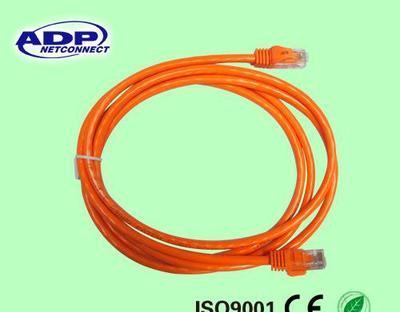

深度解析 CAT5E、CAT6A、CAT7网络跳线通过FLUKE测试的关键——以迈傲网络为例

在网络布线领域，跳线的质量直接关系到整个系统的传输性能与稳定性。特别是对于CAT5E、CAT6A、CAT7等不同类别的网络跳线，能否通过FLUKE测试，成为了衡量产品是否达标的重要标准。本文将从技术特性、测试要求以及迈傲网络的产品实践出发，探讨这三类跳线如何确保通过FLUKE测试。\n\n一、CAT5E、CAT6A、CAT7跳线的技术差异\nCAT5E（超五类）跳线支持带宽100MHz，适用于百兆/千兆以太网；CAT6A（超六类）跳线带宽提升至500MHz，可支持10GBase-T传输至100米；CAT7（七类）跳线采用双层屏蔽（S/FTP），传输频率高达600MHz以上，支持10Gbps甚至更高速度，并具备优异的抗干扰性能。由于结构不同，达到FLUKE测试标准的要求也差异显著。\n\n二、FLUKE测试的核心指标与挑战\nFLUKE测试通常依据TIA-568或ISO/IEC 11801标准，对跳线的回波损耗、插入损耗、近端串扰（NEXT）、远端串扰（FEXT）、衰减串扰比（ACR）等参数进行严格检测。其中CAT6A需通过500MHz、CAT7需通过600MHz的全频段测试，对制造工艺提出了极高要求。常见的测试失败原因包括：导体线径不达标、绞距设计不当、屏蔽层覆盖率不足、连接器与线材应力释放处理不完善等。\n\n三、迈傲网络如何确保产品通过FLUKE测试\n作为专注于网络连接产品的品牌，迈傲网络针对不同类别跳线采取差异化设计与全流程品控：\n1. 原料把控：CAT6A和CAT7跳线均采用无氧铜导体，而非铜包铝，确保低衰减和高导电性。接头选用加厚铜壳镀金，保障低接触电阻。\n2. 结构与工艺优化：CAT6A跳线采用十字骨架 separators 避免线对串扰；CAT7则采用铝箔+编织双层屏蔽及独特的线对屏蔽+总屏蔽结构。接续点采用铆压式或焊接工艺减少信号反射。\n3. 出厂FLUKE全检：迈傲网络为各产地工厂配备FLUKE DSX系列缆线分析仪，对每批次跳线进行抽样并进行“永久链路”或“跳线通道”测试。出厂前48小时互配互通验证及高温高湿老化处理，模拟实际使用环境，提升通过率与长期一致性。\n4. 随机复测保障：迈傲提供批量跳线随附FLUKE测试报告节选，同时建议用户对到货批次抽样复测，并借助标配Mark标记追溯产品的生产信息。\n\n四、常见陷阱与选购建议\n市场常见现象如采用C6（标准6类）冒充C6A（超六类）、屏蔽结构偷工减聊、FLUKE测试报告中频率范围低于标识等级等，实际均易传导FLUKE测试不达标或”假合格\
